Cómo seleccionar una pinza paralela neumática para la carga y descarga de robots industriales

En las aplicaciones de automatización industrial, el rendimiento del robot no está determinado únicamente por el robot en sí. Las herramientas al final del brazo, especialmente la pinza del robot, afectan directamente la estabilidad de la manipulación, la precisión del posicionamiento, la eficiencia de la producción y la fiabilidad a largo plazo.

Para aplicaciones como la carga y descarga de CNC, la manipulación de piezas de hardware y la transferencia de componentes metálicos, la selección de la pinza correcta requiere una consideración exhaustiva del material de la pieza, la forma, el peso, la condición de la superficie, el método de agarre y el ciclo de producción.

Una pinza de robot correctamente diseñada puede ayudar a los fabricantes a lograr una producción automática estable, al tiempo que reduce los requisitos de manipulación manual.

1. Analice la pieza de trabajo antes de seleccionar una pinza

Antes de elegir una pinza de robot, los ingenieros deben comprender primero las características de la pieza de trabajo. Los principales factores incluyen:

Condición del material y la superficie

Diferentes materiales requieren diferentes métodos de agarre. Por ejemplo:

• Las piezas de acero suelen tener una alta rigidez y pueden manipularse con pinzas mecánicas.
• Las piezas de aluminio pueden requerir superficies de contacto más suaves para evitar arañazos.
• Los componentes de plástico pueden requerir una fuerza de agarre controlada para evitar deformaciones.

Las condiciones de la superficie también influyen en la elección:

• Superficies lisas
• Superficies mecanizadas
• Superficies aceitosas
• Superficies rugosas

Todos estos factores afectan la fiabilidad del agarre.

Forma de la pieza de trabajo

La geometría de la pieza determina la estructura de agarre. Ejemplos comunes:

• Piezas cilíndricas: para componentes metálicos redondos, se utilizan comúnmente pinzas paralelas neumáticas con dedos personalizados. Los dedos de agarre se pueden diseñar de acuerdo con el diámetro y la posición de contacto de la pieza de trabajo, proporcionando una sujeción estable durante el movimiento del robot.
• Piezas de placa plana: las piezas de trabajo planas pueden requerir pinzas de vacío, pinzas magnéticas o abrazaderas personalizadas.
• Componentes irregulares: las formas complejas suelen requerir accesorios personalizados para garantizar un posicionamiento preciso.

2. ¿Por qué utilizar pinzas paralelas neumáticas?

Las pinzas paralelas neumáticas son uno de los efectores finales de robot más utilizados en la automatización industrial. Sus ventajas incluyen:

Estructura simple y fiable

En comparación con sistemas de agarre más complejos, las pinzas neumáticas tienen una estructura mecánica madura y son adecuadas para el funcionamiento industrial continuo.

Fuerza de sujeción estable

El aire comprimido proporciona una fuerza de agarre constante, lo que hace que las pinzas neumáticas sean adecuadas para tareas de manipulación repetitivas.

Fácil integración

Las pinzas neumáticas se pueden integrar fácilmente con robots industriales a través de sistemas de suministro de aire, válvulas solenoides y señales de E/S del robot. Esto las hace ampliamente utilizadas en:

• Atención de máquinas CNC
• Manipulación de piezas metálicas
• Líneas de montaje
• Automatización de inspecciones

3. Pinza estándar vs. dedos de pinza personalizados

Aunque las pinzas estándar pueden manejar muchas aplicaciones, a menudo se requieren dedos personalizados para entornos de producción. Un diseño de dedos personalizado considera:

Área de contacto

Un área de contacto más grande mejora la estabilidad del agarre.

Protección de la pieza de trabajo

Para las piezas terminadas, las superficies de contacto pueden necesitar almohadillas de goma, inserciones de plástico o un tratamiento de superficie especial para evitar arañazos o daños.

Repetibilidad de la posición

Los dedos personalizados pueden incluir estructuras de posicionamiento para garantizar que cada pieza de trabajo se coloque en la misma posición.

4. Cómo calcular la carga útil del robot con una pinza

Al seleccionar un robot, los ingenieros no solo deben considerar el peso de la pieza de trabajo. La carga útil total incluye:

Carga útil total = peso de la pieza de trabajo + peso de la pinza + componentes de conexión

Por ejemplo, con un componente cilíndrico metálico de 2 kg y una pinza paralela neumática con dedos personalizados de aproximadamente 3 kg, el requisito de carga útil total es de aproximadamente 5 kg. Un robot con una capacidad de carga útil de 6 kg proporciona un margen suficiente para un funcionamiento estable.

Sin embargo, los ingenieros también deben considerar:

• Centro de gravedad
• Distancia entre la brida del robot y la pieza de trabajo
• Carga de momento
• Aceleración durante el movimiento

Una pieza de trabajo ligera pero larga puede crear un par más alto que una pieza más pesada y compacta.

5. Ejemplo de aplicación: carga y descarga de robots para piezas metálicas cilíndricas

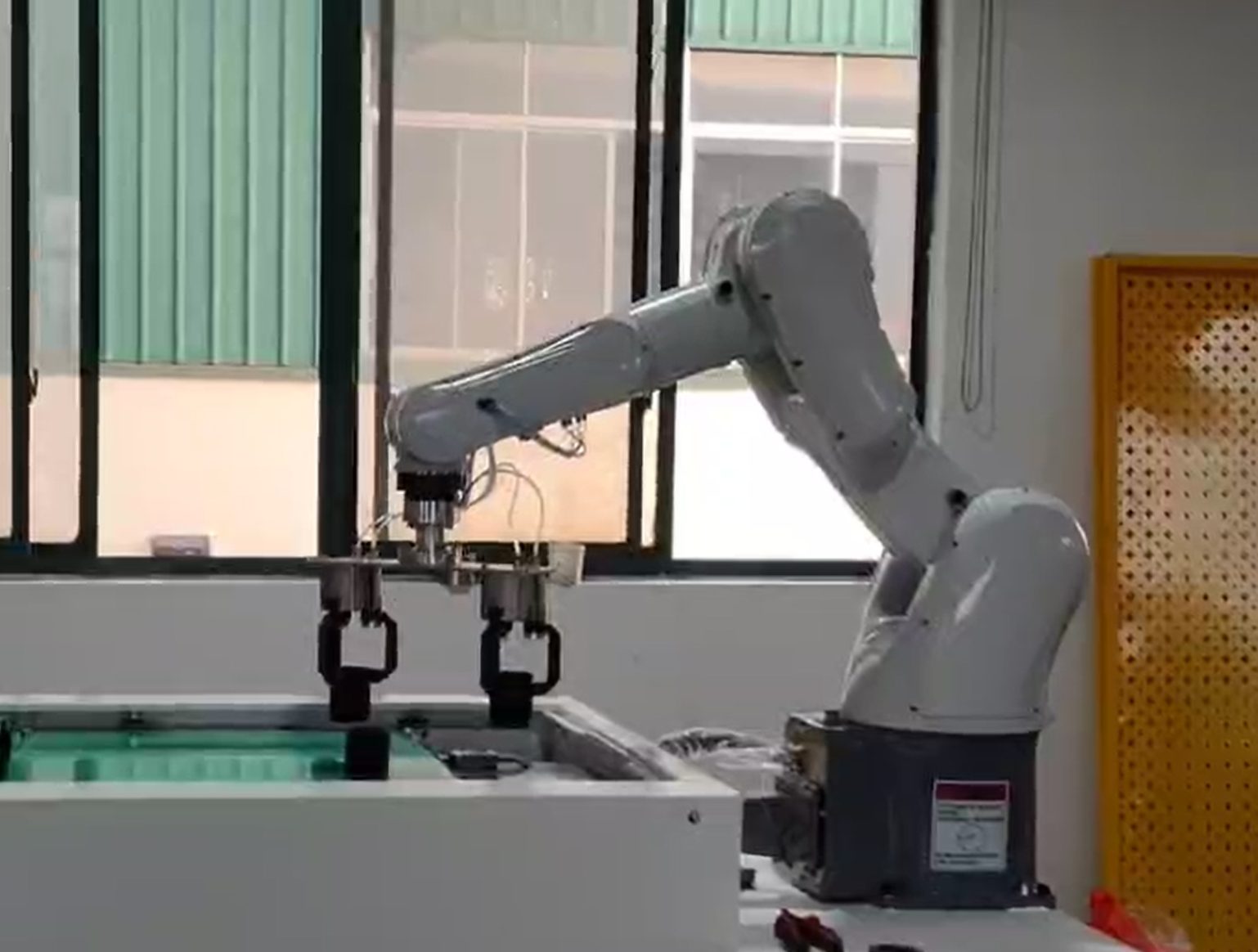

En una aplicación de automatización de componentes metálicos, XARP desarrolló un sistema de manipulación de robot XP910-6C equipado con una pinza paralela neumática personalizada. La aplicación implicaba componentes de acero cilíndricos con:

• Peso: aproximadamente 2 kg por pieza
• Geometría cilíndrica regular
• Requisitos repetitivos de carga y descarga

Los dedos de agarre personalizados se diseñaron de acuerdo con la forma de la pieza de trabajo, lo que permite al robot XARP XP910-6C lograr una recogida estable y una colocación precisa. La solución demuestra que para componentes metálicos estandarizados, una pinza neumática correctamente diseñada puede proporcionar una automatización fiable sin una complejidad innecesaria.

6. Factores clave al diseñar una pinza de robot

Un diseño de pinza exitoso debe considerar:

1. Factor de seguridad

La fuerza de agarre debe ser mayor que la fuerza de sujeción real requerida para evitar caídas accidentales.

2. Tiempo de ciclo

La velocidad de apertura y cierre de la pinza afecta el ritmo de producción general.

3. Mantenimiento

Las pinzas industriales deben ser fáciles de mantener y adecuadas para un funcionamiento a largo plazo.

4. Entorno de producción

Factores como el polvo, el aceite, la temperatura y las horas de trabajo deben considerarse durante la selección.

Conclusión

La selección de la pinza del robot es una parte crítica del diseño del sistema de automatización industrial. Para aplicaciones de manipulación de piezas metálicas, las pinzas paralelas neumáticas con dedos personalizados proporcionan una solución fiable al combinar:

• Rendimiento de agarre estable
• Fácil integración
• Alta repetibilidad
• Adaptabilidad a diferentes piezas de trabajo

Un proyecto de automatización exitoso requiere no solo elegir el robot correcto, sino también diseñar las herramientas al final del brazo adecuadas de acuerdo con los requisitos de producción reales. XARP XP910-6C proporciona soluciones de automatización de robots personalizadas que incluyen selección de robots, diseño de pinzas e integración de sistemas para ayudar a los fabricantes a lograr una producción eficiente y fiable.
